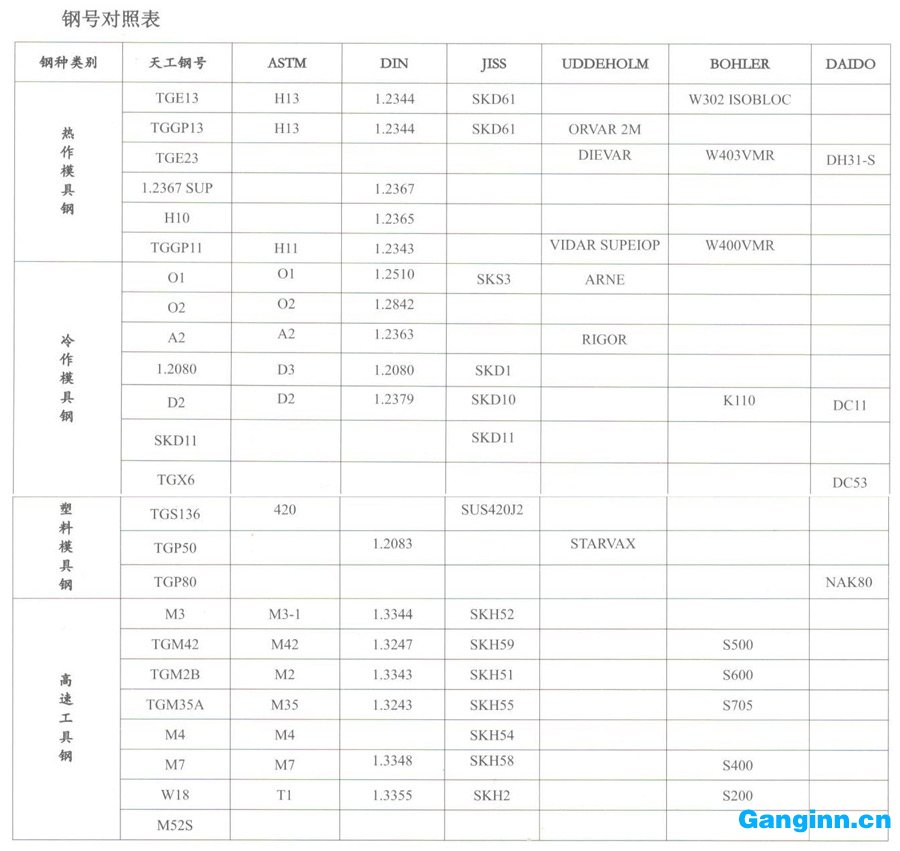

| 鋼號（1.2080） | ||||||||||
| 冶煉方法：（1）電弧爐+LF+VD；（2）電弧爐+LF+VD+ESR | ||||||||||
|
主要特性： 很高的淬透性；很強的淬硬性；很高的耐磨性；很高的抗壓強度。 |
||||||||||
|
主要應用： ? 制造承受沖擊負荷小、要求高耐磨性的冷卻沖、冷剪切刃、鈷套、量規(guī)、拉絲模、搓絲板、拉深模以及螺紋滾絲模等模具。 |
||||||||||
| 化學成分%： | ||||||||||
| C | Si | Mn | Cr | Mo | W | V | P | S | ||
| 2.05 | 0.25 | 0.3 | 11.5 | - | - | - | ≤0.030 | ≤0.010 | ||
| 物理性質： | ||||||||||
|
溫室密度 （Kg/m³） |
溫室比熱 （J/Kg·K） |
200℃熱導率 （W/m•K） |
彈性模量 （N/mm²） |
線膨脹系數（×10-6K） | ||||||
| 7.67 | 460 | 20 | 210000 | 20～200℃ | 20～400℃ | |||||
| 12 | 12.9 | |||||||||
|
超聲波探傷： 電爐鋼：探傷標準：SEP1921-D/d級探傷，按GB/T6402-2008標準評定3級或按照客戶要求； 電渣鋼：探傷標準：SEP1921-E/e級探傷，按GB/T6402-2008標準評定4級或按照客戶要求； |
||||||||||
|
純凈度： 電爐鋼： |
||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | |||
| 1.5 | 1.0 | 2.0 | 1.5 | 1.5 | 1.0 | 1.5 | 1.5 | |||
| 電渣鋼： | ||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | |||
| 1.0 | 0.5 | 1.5 | 1.0 | 1.0 | 1.0 | 1.5 | 1.0 | |||
|
交貨狀態(tài)： （1）退火態(tài)交貨，交貨硬度≤255HB； （2）共晶碳化物不均勻度符合伯樂標準 |
||||||||||

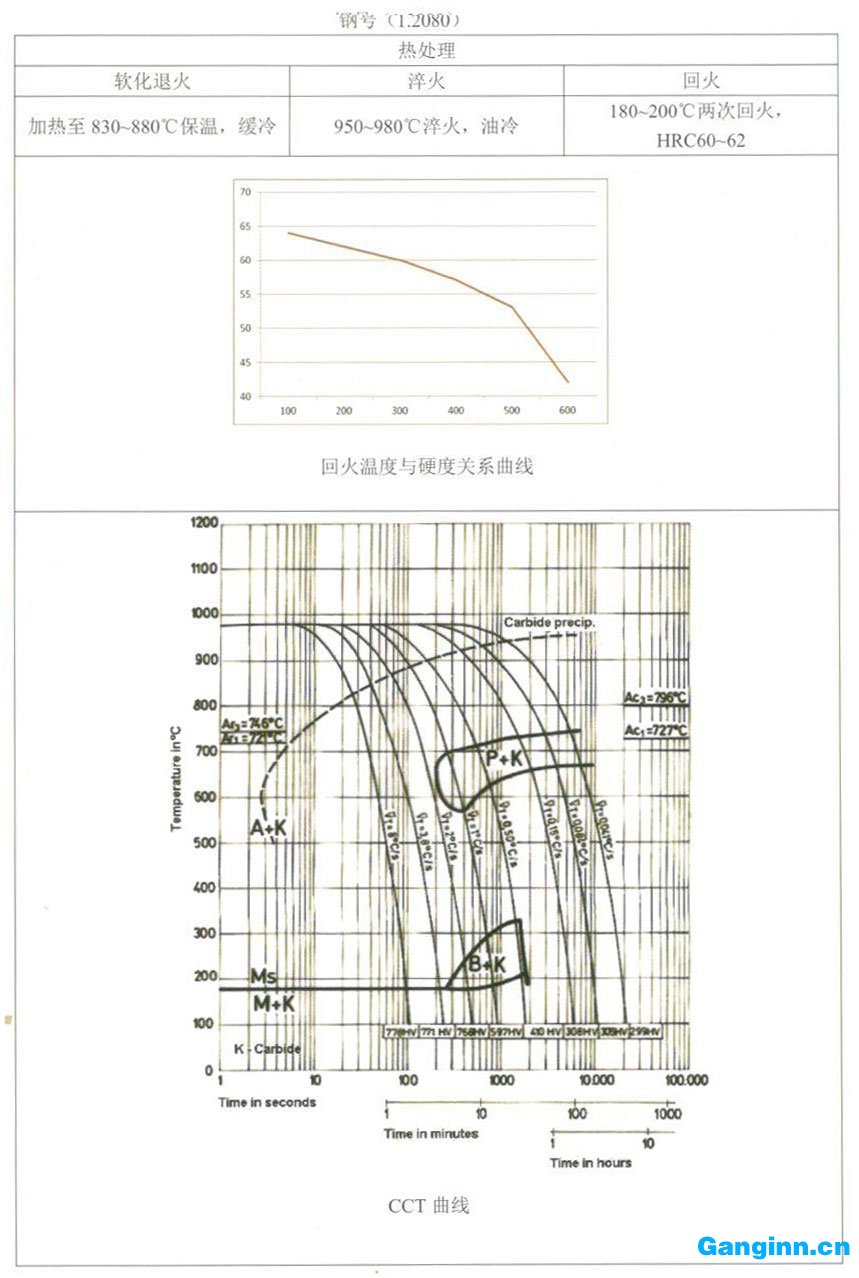

| 供貨規(guī)格： | ||||||||||
| 產品名稱 | 電爐鋼供貨規(guī)格/mm | 電渣鋼供貨規(guī)格/mm | ||||||||
| 鍛材圓鋼 | φ70～500 | φ70～550 | ||||||||
| 鍛制模塊 | （12～200）*（300～620） | （120～350）*（300～810） | ||||||||
| 軋材圓鋼 | φ16～70 | φ16～70 | ||||||||
| 軋制扁鋼 | （12～120）*（200～630） | （12～120）*（200～810） | ||||||||
| 小扁鋼 | 厚度30mm以下寬度 150mm各種規(guī)格的小扁鋼 | |||||||||
| 薄板 | 厚度10mm以下薄板 | |||||||||
資料中的敘述和數據為典型例子，對材料、品種和/或性能上的改良，天工保留很終解釋權
聲明：內容摘自天工國際產品手冊，資料僅供參考。另資料如涉侵權，請聯系盈鋼，我們將及時刪除！
