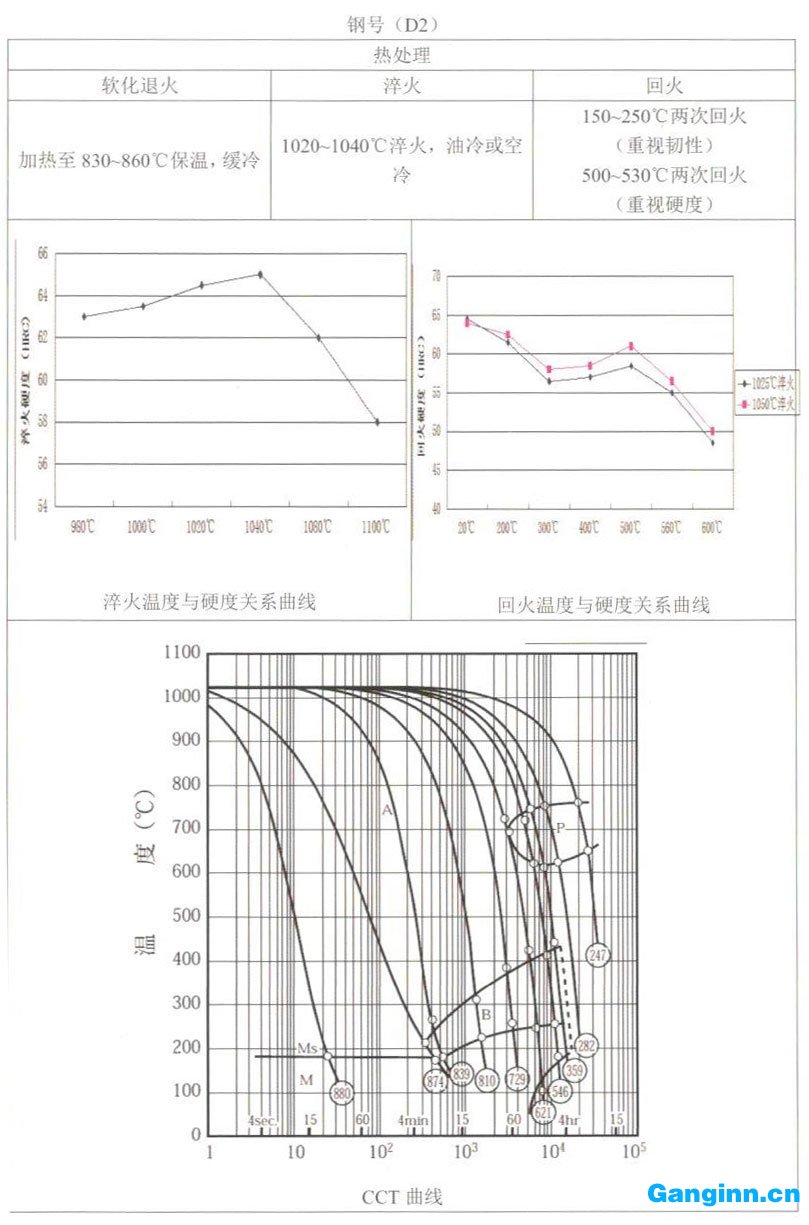

| 鋼號（D2） | ||||||||||
| 冶煉方法：（1）電弧爐+LF+VD；（2）電弧爐+LF+VD+ESR | ||||||||||
|
主要特性： 高耐磨性；高淬透性；熱處理尺寸變形小；鋼質純凈度高；韌性好。 |
||||||||||
|
主要應用： ? 長壽命精密冷沖壓模具、冷剪切模具、搓絲模具、滾絲模具、壓印模具。 ? 精密量具：如高級量規。 ? 長壽命冷鐓模具。 |
||||||||||
| 化學成分%： | ||||||||||
| C | Si | Mn | Cr | Mo | W | V | P | S | ||
| 1.5 | 0.35 | 0.4 | 12.0 | 0.75 | - | 0.75 | ≤0.030 | ≤0.015 | ||
| 物理性質： | ||||||||||
|
溫室密度 （Kg/m³） |
溫室比熱 （J/Kg·K） |
200℃熱導率 （W/m•K） |
彈性模量 （N/mm²） |
線膨脹系數（×10-6K） | ||||||
| 7.7 | 0.45 | 20 | 210000 | 20～200℃ | 20～400℃ | |||||
| 11.3 | 12.1 | |||||||||
|
超聲波探傷： 電爐鋼：探傷標準：SEP1921-D/d級探傷，按GB/T6402-2008標準評定3級或按照客戶要求； 電渣鋼：探傷標準：SEP1921-E/e級探傷，按GB/T6402-2008標準評定4級或按照客戶要求； |
||||||||||
|
純凈度： 電爐鋼： |
||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | |||
| 1.5 | 1.0 | 2.0 | 1.5 | 1.5 | 1.0 | 1.5 | 1.5 | |||
| 電渣鋼： | ||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | |||
| 1.0 | 0.5 | 1.5 | 1.0 | 1.0 | 1.0 | 1.5 | 1.0 | |||
|
交貨狀態： （1）退火態交貨，交貨硬度≤255HB； （2）≤￠400mm共晶碳化物不均勻度符合伯樂標準 |
||||||||||
| 供貨規格： | ||||||||||
| 產品名稱 | 電爐鋼供貨規格/mm | 電渣鋼供貨規格/mm | ||||||||
| 鍛材圓鋼 | φ70～500 | φ70～600 | ||||||||
| 鍛制模塊 | （12～200）*（300～620） | （120～350）*（300～810） | ||||||||
| 軋材圓鋼 | φ16～70 | φ16～70 | ||||||||
| 軋制扁鋼 | （12～120）*（200～630） | （12～120）*（200～810） | ||||||||
| 小扁鋼 | 厚度30mm以下寬度 150mm各種規格的小扁鋼 | |||||||||
| 薄板 | 厚度10mm以下薄板 | |||||||||
資料中的敘述和數據為典型例子，對材料、品種和/或性能上的改良，天工保留很終解釋權
聲明：內容摘自天工國際產品手冊，資料僅供參考。另資料如涉侵權，請聯系51模材盈鋼，我們將及時刪除！
