【TGE13】天工模具鋼產品手冊——TGE13（H13）

2020-09-07

鋼號（TGE13）
冶煉方法：電弧爐+LF+VD+ESR
主要特性：優良的耐熱沖擊和抗龜裂能力；高溫強度高；較高韌性；較高延展性；等向性好；加工性及拋光性優良；良好的熱處理尺寸穩定性。
主要應用： ? 用于各種金屬壓鑄模具，如：汽車發動機缸體、缸蓋、變速箱殼體模具； ? 熱擠壓模具，主要用于鋁型材擠壓； ? 高品質要求塑膠模具，如：汽車高耐磨塑料件模具。
化學成分%：
	C	Si	Mn	Cr	Mo	V	P	S
	0.38	0.90	0.35	5.0	1.35	0.95	≤0.015	≤0.002

物理性質：
	溫室密度（Kg/m³）	溫室比熱（J/Kg·K）		200℃熱導率（W/m•K）		彈性模量（N/mm²）	線膨脹系數（×10^-6K）
	7.80	430		22		215000	20～200℃	20～400℃
							11.3	11.9

超聲波探傷：按符合SEP1921：E/e探傷或按GB/T4162 AA級探傷，即平底孔≤φ1mm，不允許存在探傷雜波或按照客戶規定。
純凈度：
	A類		B類		C類		D類
	細系	粗系	細系	粗系	細系	粗系	細系	粗系
	1.0	0.5	1.5	1.0	1.0	1.0	1.5	1.0

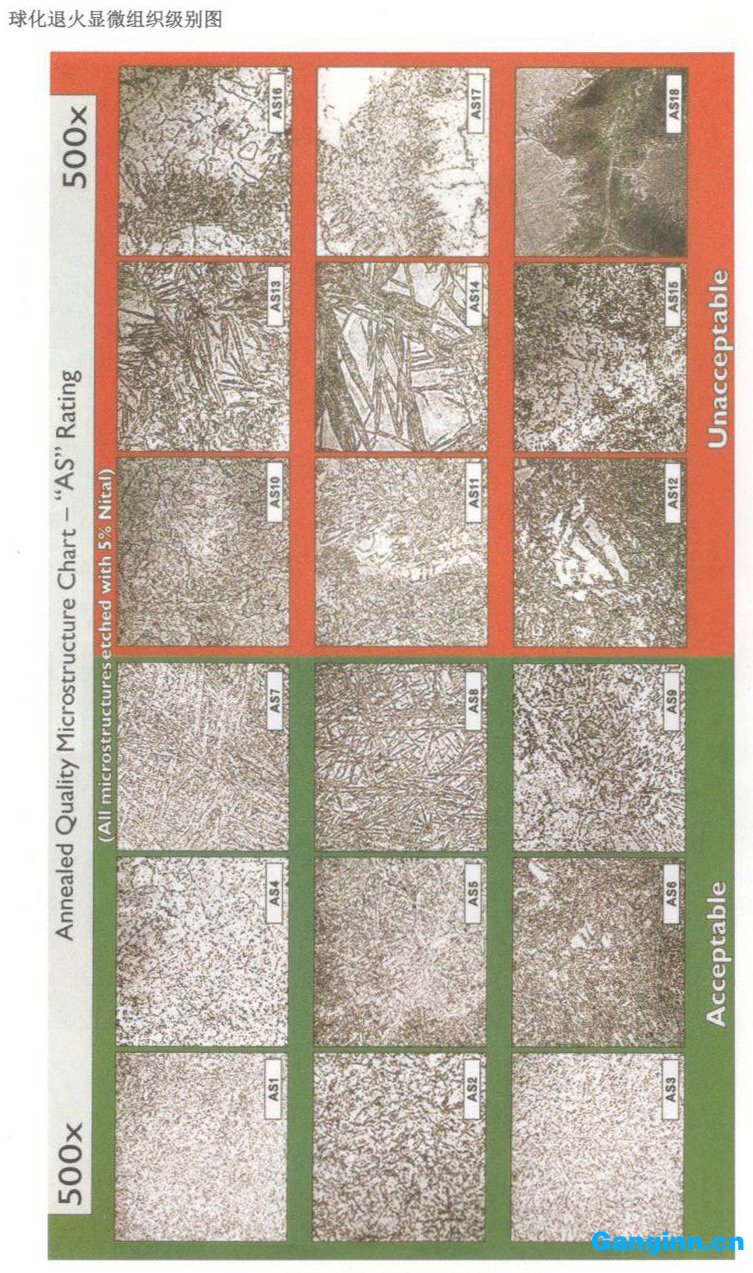

交貨狀態：（1）交貨硬度：退火態交貨，交貨硬度≤229HB （2）組織狀態以及沖擊功要求：組織與偏析滿足北美壓鑄協會（NADCA）#207標準；（3）沖擊功試樣按鋼材的中心部位取樣，試樣熱處理要求按北美壓鑄模協會標準規定熱處理，保證試樣硬度：45±2HRC，試樣尺寸采用：71055無缺口。
	規格(直徑、厚度mm)		心部沖擊功平均值不小于(J)			單個試樣很小沖擊功不小于(J)
	>60～300		240			150
	>300		180			100
供貨規格：
	產品名稱		規格/mm				材質
	鍛材圓鋼		φ70～500				TGE13
	鍛制模塊		（120～400）×（300～800）				TGE13
	軋材圓鋼		φ16～70				TGE13
	軋制扁鋼		（12～120）×（200～810）				TGE13
