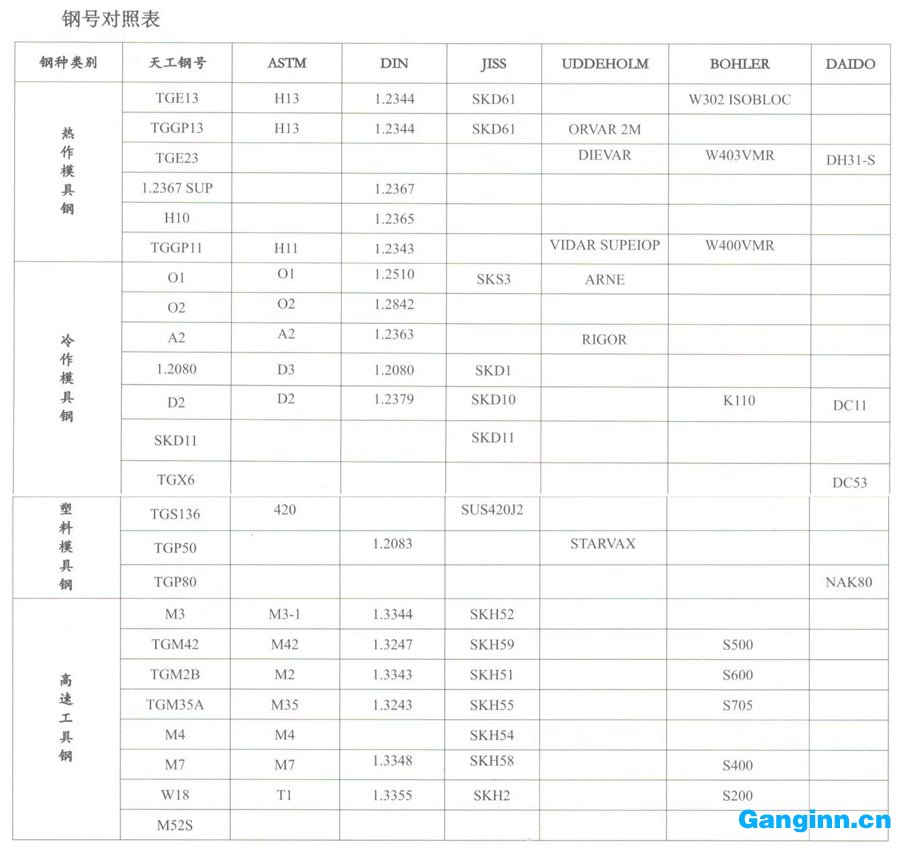

| 鋼號（O1） | ||||||||||
| 冶煉方法：（1）電弧爐+LF+VD；（2）電弧爐+LF+VD+ESR | ||||||||||
|
主要特性： 具有良好的抗熱處理變形性能，高溫度下仍具有良好韌性；具備優良的機械加工性；淬硬時，尺寸很其穩定；淬硬后，表面有很高硬度帶有很高韌性。 |
||||||||||
|
主要應用： ? 廣泛使用在切削，冷沖壓和成型工具； ? 適用于冷壓加工，行裁模，行頭及剪切片模。 |
||||||||||
| 化學成分%： | ||||||||||
| C | Si | Mn | Cr | Mo | W | V | P | S | ||
| 1.0 | 0.25 | 1.1 | 0.6 | ≤0.3 | 0.6 | 0.1 | ≤0.030 | ≤0.010 | ||
| 物理性質： | ||||||||||
|
溫室密度 （Kg/m³） |
溫室比熱 （J/Kg·K） |
200℃熱導率 （W/m•K） |
彈性模量 （N/mm²） |
線膨脹系數（×10-6K） | ||||||
| 7.85 | - | 30 | - | 20～200℃ | 20～400℃ | |||||
| 12.9 | 14 | |||||||||
|
超聲波探傷： 電爐鋼：探傷標準：SEP1921-D/d級探傷，按GB/T6402-2008標準評定3級或按照客戶要求； 電渣鋼：探傷標準：SEP1921-E/e級探傷，按GB/T6402-2008標準評定4級或按照客戶要求； |
||||||||||
|
純凈度： 電爐鋼： |
||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | |||
| 1.5 | 1.0 | 2.0 | 1.5 | 1.5 | 1.0 | 1.5 | 1.5 | |||
| 電渣鋼： | ||||||||||
| A類 | B類 | C類 | D類 | |||||||
| 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | 細系 | 粗系 | |||
| 1.0 | 0.5 | 1.5 | 1.0 | 1.0 | 1.0 | 1.5 | 1.0 | |||
|

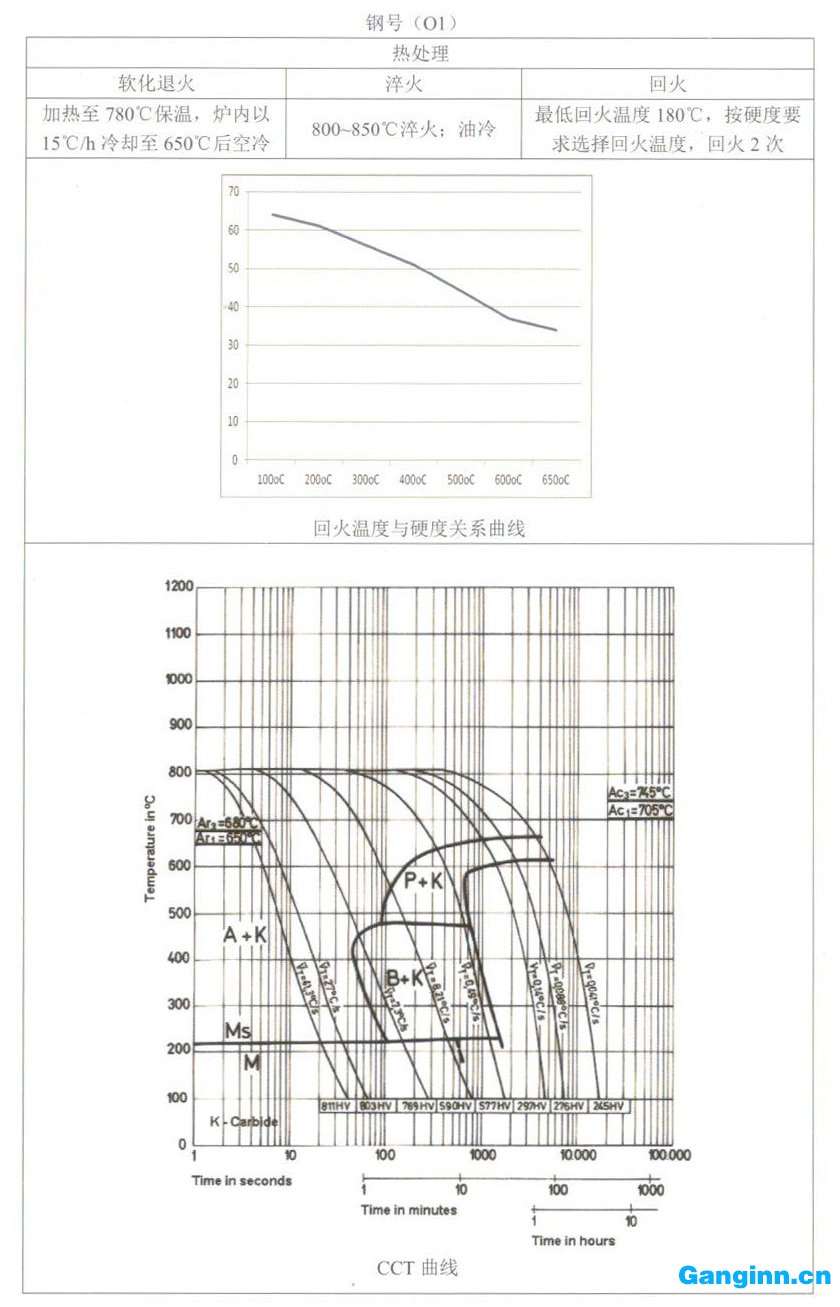

交貨狀態： （1）交貨硬度：退火態交貨，交貨硬度≤220HB； （2）珠光體組織按GB/T1299-2014 標準圖A.3評定1～5級。 |
||||||||||
| 供貨規格： | ||||||||||
| 產品名稱 | 電爐鋼供貨規格/mm | 電渣鋼供貨規格/mm | ||||||||
| 鍛材圓鋼 | φ70～300 | φ70～300 | ||||||||
| 軋材圓鋼 | φ16～70 | φ16～70 | ||||||||
| 軋制扁鋼 | （12～120）*（200～810） | （12～120）*（200～810） | ||||||||
| 小扁鋼 | 厚度30mm以下寬度 150mm各種規格的小扁鋼 | |||||||||
| 薄板 | 厚度10mm以下薄板 | |||||||||
資料中的敘述和數據為典型例子，對材料、品種和/或性能上的改良，天工保留很終解釋權
聲明：內容摘自天工國際產品手冊，資料僅供參考。另資料如涉侵權，請聯系盈鋼材，我們將及時刪除！
