304型號是指那些廣泛用于制造絲網(wǎng)的材料，這些材料在含有不銹合金的基礎(chǔ)上含鉻 18％ 或含鎳 8％ （ 18-8 ），這種材料置于戶外不會生銹，即使溫度上升至華氏 1400 攝氏度也不會被氧化。304L 型號與 304 型號性質(zhì)相似，二者區(qū)別于就在于 304L型材料由于含碳量低，具有更好的編織和焊接的特點(diǎn)。



　　304H 特點(diǎn)：不銹耐熱鋼，具有良好的彎管、焊接工藝性能，耐腐蝕性，高的持久強(qiáng)度和組織穩(wěn)定性，冷變形能力非常好。使用溫度很高可達(dá)650℃，抗氧化溫度很高可達(dá)850℃。



　　其實按鉻鎳的含量都是304不銹鋼，成分中都是含18%的鉻(Cr)，8%的鎳(Ni），但是主要的區(qū)別在于含碳量的不同。

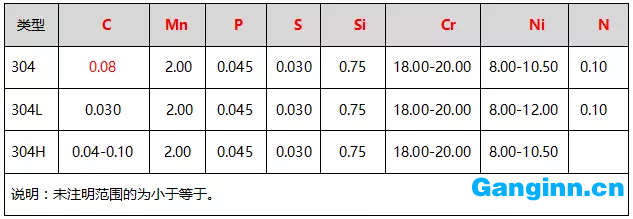

 304、304L、304H的化學(xué)成分（%）表




　　304L是超低碳不銹鋼，碳含量降到0.03%以下，可避免晶間腐蝕，并且在理論上抗應(yīng)力腐蝕的效果比304要強(qiáng)，但在實際應(yīng)用中效果并不明顯。降低碳和添加鈦的目的是一樣的，但加鈦的321冶煉成本較高，鋼水稠，價格也較貴。



　　304H中的H 指的是高溫，高含碳量就是高溫強(qiáng)度的保障，GB150要求奧氏體鋼用在525度以上時，含碳量不小于0.04%，碳化物是強(qiáng)化相，尤其是高溫強(qiáng)度優(yōu)于純奧氏體。



　　三者中，含碳量很高的是304H，含碳量很低的是304L，而304不銹鋼的含碳量在二者之間。碳含量越高不銹鋼耐腐蝕性越差也越易生銹。含碳量的不同也導(dǎo)致其價格會有所差異，還是那句話用途不同要求也就不同。

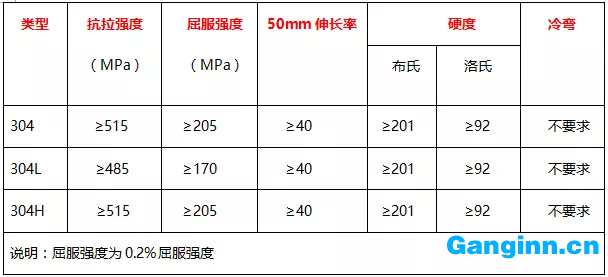

304、304L、304H的力學(xué)性能表




　　另外，從這兩個列表可以判定，認(rèn)為304L可以代替304使用的觀點(diǎn)是錯誤的，能不能使用與使用場合有關(guān)，而且按照容規(guī)規(guī)定，我們都沒有權(quán)進(jìn)行"材料代用"，只有原設(shè)計部門才可以有權(quán)進(jìn)行"材料代用"的工作，這一點(diǎn)請大家千萬要記住。
